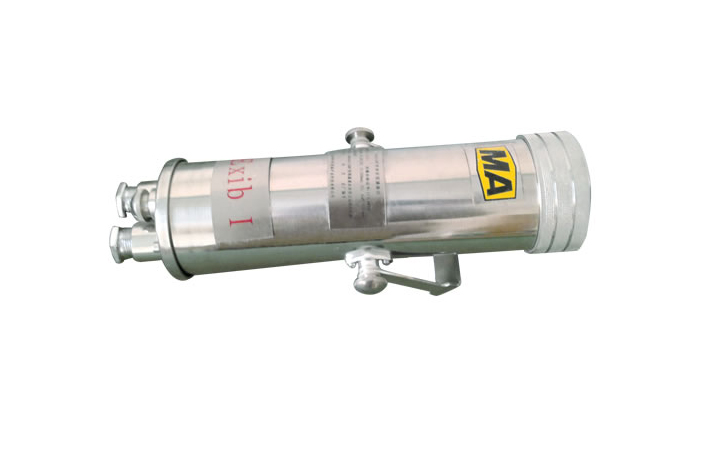

礦用本安型攝像儀產品概述

       本攝像儀按《KBA12礦用本安型攝像儀企業標準》設計制造，企標編號Q/ZKRT003-2013，用于煤礦井下有瓦斯、煤塵爆炸危險的場所。本攝像儀是煤礦工業電視系統中對主要生產環節、重要設備及關鍵崗位進行實時圖像監視的關鍵設備，可采用光纜（FC或者ST接口）、同軸電纜（BNC接口）或雙絞線（BNC接口）傳輸；結構緊湊，體積小，重量輕，防爆，抗震，防潮，適合于煤礦井下使用。



礦用本安型攝像儀主要技術參數
供電電源：直流DC12V(直流DC11V-DC13V間電壓都可以使用)
額定工作電壓：DC12V
工作電流：≤200mA
喇叭口數量：2個
關聯設備：KDW660/12B礦用隔爆兼本安型直流穩壓電源（生產廠家：徐州中礦潤泰礦業科技有限公司）
防爆標志為:Exib I
攝像儀指標為：
a）低照度：0.0003Lux/F1.4；
b）環境照度：3～30Lux；
c）水平清晰度：優于800線；
d）灰度：優于9級；
e）鏡頭：300萬像素；
輸出方式有以下二種：
a）電信號輸出為正極性全電視信號（BNC,同軸電纜模式）
    傳輸距離不小于200m。（75－5同軸電纜）
b）光纖輸出（單模）
    波長:1310nm；
    接口類型：FC/ST；
    大傳輸距離:40km。


礦用本安型攝像儀外形尺寸
外形尺寸：φ90 mm（直徑）×340 mm
重量：約4.8 Kg


礦用本安型攝像儀環境條件
a）環境溫度：-10℃～+50℃；
b）平均相對濕度：不大于95％（25℃）；
c）大氣壓力： 86KPa～106KPa；
d）煤礦井下有瓦斯，煤塵等爆炸危險的環境,但無破壞絕緣的腐蝕性氣體場合；
e）有濺水或淋水的場所；
f）無顯著振動和沖擊的場所。
